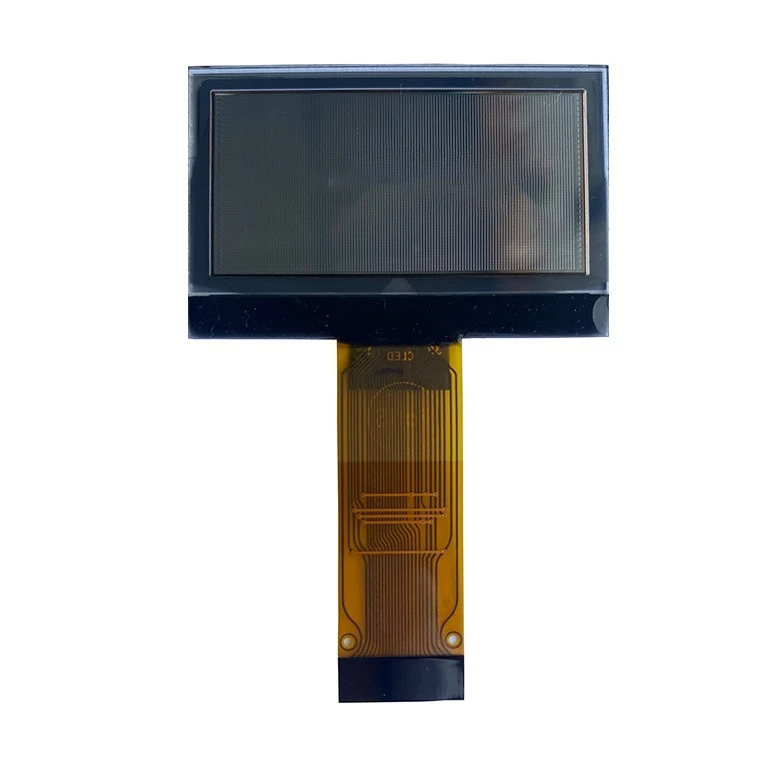

1. پروڈکٹ کا تعارف
2. مصنوعات کی خصوصیت
سائز اور قرارداد:
سائز:1.54 انچ اخترن۔
قرارداد:128x64 پکسلز، سادہ گرافکس اور متن کی نمائش کے لیے موزوں۔
تکنیکی خصوصیات:
OLED ٹیکنالوجی:نامیاتی روشنی خارج کرنے والی ڈائیوڈ ٹکنالوجی کا استعمال کرتے ہوئے، اس میں زیادہ کنٹراسٹ اور گہرے کالے ہوتے ہیں۔
خود روشنی:ہر پکسل بیک لائٹ کی ضرورت کے بغیر اپنی روشنی کا اخراج کرتا ہے، ایک پتلا ڈیزائن اور دیکھنے کا بہتر زاویہ فراہم کرتا ہے۔
پریزنٹیشن کا اثر:
حقیقی سیاہ:چونکہ پکسلز کو مکمل طور پر بند کیا جا سکتا ہے، وہ خالص سیاہ ڈسپلے کر سکتے ہیں۔
دیکھنے کا وسیع زاویہ:تقریبا کسی بھی زاویے پر واضح طور پر نظر آتا ہے۔
کم بجلی کی کھپت:روایتی LCD اسکرینوں کے مقابلے میں، OLED ڈسپلے سیاہ یا گہرے رنگوں کو ظاہر کرتے وقت کم بجلی استعمال کرتے ہیں، اور مجموعی طور پر زیادہ توانائی کے حامل ہوتے ہیں۔
انٹرفیس:
عام طور پر I2C یا SPI انٹرفیس کو سپورٹ کرتا ہے، جو مختلف مائیکرو کنٹرولرز (جیسے Arduino، Raspberry Pi) سے جڑنا آسان بناتا ہے۔
وسیع درخواست:
سمارٹ واچز، ایمبیڈڈ سسٹمز، آئی او ٹی ڈیوائسز، ڈیش بورڈز وغیرہ جیسے مختلف پروجیکٹس کے لیے موزوں ہے۔
ہلکا اور پتلا:OLED ڈسپلے عام طور پر ایک ہی سائز کے LCDs کے مقابلے ہلکے اور پتلے ہوتے ہیں، جس سے انہیں چھوٹی جگہوں میں ضم کرنا آسان ہو جاتا ہے۔ تیز ردعمل: OLED ڈسپلے میں تیز ردعمل کی رفتار ہوتی ہے اور یہ متحرک امیج ڈسپلے کے لیے موزوں ہیں۔
پہننے کے قابل
1. اسمارٹ واچز
2. فٹنس ٹریکرز
3. صحت کی نگرانی کے آلات (صحت کی نگرانی کے آلات)
ایمبیڈڈ پروجیکٹس:
1.DIY الیکٹرانک پروجیکٹس (مثال کے طور پر، Arduino یا Raspberry Pi پر مبنی منصوبے)
2. ہوم آٹومیشن سسٹم (مثلاً درجہ حرارت کی نگرانی یا سمارٹ لائٹ کنٹرول پینل)
کنزیومر الیکٹرانکس:
1. الیکٹرانک کھلونے
2. ڈیجیٹل فوٹو فریم
3. پورٹیبل گیمنگ ڈیوائسز
ڈیش بورڈز اور ڈسپلے:
1. الیکٹرانک ڈیش بورڈز (کار یا موٹر سائیکل کے ڈیش بورڈز)
2. ڈیوائس اسٹیٹس ڈسپلے (مثال کے طور پر، پرنٹرز، مشینوں، وغیرہ کے لیے کنٹرول پینل)
IoT آلات:
1. سمارٹ گھریلو آلات (مثال کے طور پر، سمارٹ اسپیکر، سمارٹ دروازے کے تالے)
2.سینسر مانیٹرنگ ڈیوائسز (مثلاً ماحولیاتی نگرانی کے سینسر)
طبی آلات:
1. پورٹیبل مانیٹر (مثال کے طور پر، خون میں گلوکوز مانیٹر)
2۔میڈیکل ریکارڈ ڈسپلے (پورٹ ایبل ہیلتھ مانیٹرنگ کے لیے)
3. تعلیم اور ڈویلپر ٹولز:
4. ڈویلپمنٹ بورڈز (مثال کے طور پر، Raspberry Pi، Arduino سے متعلقہ منصوبے)
5. تعلیمی آلات (IoT کورسز اور تجربات کے لیے)
6.اطلاع اور یاد دہانی کے آلات:
7. کوڈ اور پروجیکٹس کے لیے اسٹیٹس انڈیکیٹرز
8. ای میل یا پیغام کی اطلاع دکھاتا ہے۔
4.تقاضے
استعمال کا طریقہ
ڈسپلے کو جوڑیں:
ڈسپلے کی پن ڈیفینیشن کے مطابق ڈویلپمنٹ بورڈ سے جڑیں (مثال کے طور پر I2C انٹرفیس کے لیے VCC، GND، SDA، SCL)۔
بجلی کی ضروریات کی تصدیق کریں: OLED ڈسپلے (عام طور پر 3.3V یا 5V) کے لیے مناسب وولٹیج فراہم کرنا یقینی بنائیں۔
3. سافٹ ویئر ڈویلپمنٹ
پروگرامنگ ماحول کا انتخاب کریں: منتخب پلیٹ فارم کی بنیاد پر Arduino IDE، Raspberry Pi OS، یا دیگر قابل اطلاق ترقیاتی ماحول کو انسٹال اور ترتیب دیں۔
لائبریریاں انسٹال کریں:
Arduino کے لیے، آپ Adafruit_SSD1306 اور Adafruit_GFX لائبریریوں کا استعمال کر سکتے ہیں۔ Raspberry Pi کے لیے، آپ Python کی luma.oled یا متعلقہ لائبریری استعمال کر سکتے ہیں۔
ایک بنیادی پروگرام بنائیں:
ڈسپلے کو شروع کرنے اور بنیادی مواد (جیسے متن یا گرافکس) ڈسپلے کرنے کے لیے کوڈ بنائیں۔
مثال کے طور پر، یہاں ایک بنیادی Arduino کوڈ مثال ہے:
#شامل
#شامل
#شامل
Adafruit_SSD1306 ڈسپلے(128, 64, &Wire, -1); // اسے آپ کے کنکشن کی ترتیبات کے لحاظ سے ایڈجسٹ کرنے کی ضرورت پڑسکتی ہے۔
باطل سیٹ اپ() {
display.begin(SSD{{0}}SWITCHCAPVCC، 0x3C)؛ // ڈسپلے شروع کریں۔
display.clearDisplay(); // اسکرین صاف کریں۔
display.setTextSize(1)؛ // ٹیکسٹ سائز سیٹ کریں۔
display.setTextColor(SSD1306_WHITE)؛ // متن کا رنگ سیٹ کریں۔
display.setCursor({{0}}، 0)؛ // کرسر کی پوزیشن سیٹ کریں۔
display.print("ہیلو، OLED!")؛ // ڈسپلے ٹیکسٹ
display.display(); // مواد ڈسپلے کریں۔
}
باطل لوپ() {
// آپ کا لوپ کوڈ
}
4. فنکشنل ترقی
منصوبے کی ضروریات کے مطابق افعال کو نافذ کریں:
مثال کے طور پر، سینسر کا ڈیٹا پڑھیں اور اسے OLED پر ڈسپلے کریں، یا انٹرایکٹو انٹرفیس (جیسے بٹن آپریشنز) کو لاگو کریں۔
گرافکس اور شبیہیں کھینچیں: گرافکس، شبیہیں، یا دیگر بصری عناصر کھینچنے کے لیے ڈسپلے لائبریری کے فراہم کردہ فنکشنز کا استعمال کریں۔
5. ٹیسٹنگ اور ڈیبگنگ
یونٹ ٹیسٹنگ: ہر فنکشنل ماڈیول کو مرحلہ وار جانچیں تاکہ یہ یقینی بنایا جا سکے کہ ہر حصہ ٹھیک سے کام کرتا ہے۔
ڈیبگنگ: سیریل پورٹ مانیٹر کا استعمال معلومات کو آؤٹ پٹ کرنے کے لیے کریں، ریئل ٹائم ڈیبگنگ کریں، اور کوڈ لاجک کو چیک کریں۔
6. مصنوعات کی پیکیجنگ مکمل کریں۔
کیسنگ ڈیزائن اور بنائیں: الیکٹرانک پرزوں اور ڈسپلے اسکرینوں کی حفاظت کے لیے حتمی پروڈکٹ کے لیے ایک کیسنگ ڈیزائن کریں۔
یوزر انٹرفیس ڈیزائن: غور کریں کہ صارف کس طرح ڈیوائس کے ساتھ تعامل کرتے ہیں اور انٹرفیس لے آؤٹ کو بہتر بناتے ہیں۔
7. آن لائن اور رائے
پروڈکٹ لانچ کریں: ٹیسٹ مکمل کرنے کے بعد، آپ پروڈکٹ کو مارکیٹ میں لانچ کرنے یا کسی مخصوص ماحول میں لاگو کرنے کے لیے تیار کر سکتے ہیں۔
تاثرات جمع کریں: صارف کے تجربے کے تاثرات کی بنیاد پر بعد میں بہتری کریں۔
5. پروڈکٹ پیرامیٹر (تفصیلات)
|
ماڈیول سائز :42.04(W)x27.22(H)x1.41(D) |
LCD AA :35.052(W) x17.516(H) |
| LCD سائز: 1.54 انچ | ریزولوشن: 128 (RGB) x64 پکسل |
| ڈرائیور IC: SPD0301ZD |
ASSY.TYPE:COG
|
| انٹرفیس: 4W/4 SPI | بیک لائٹ: سفید ایل ای ڈی |
|
پن |
|
پن | SYMBOL |  |
|
|
1 |
NC(GND) | 13 | D0 | ||
|
2 |
وی ایل ایس ایس | 14 | D1 | ||
|
3 |
وی ایس ایس | 15 | D2 | ||
|
4 |
این سی | 16 | D3 | ||
|
5 |
وی ڈی ڈی | 17 | D4 | ||
|
6 |
BS1 | 18 | D5 | ||
|
7 |
BS2 | 19 | D6 | ||
|
8 |
CS# | 20 | D7 | ||
|
9 |
RES# | 21 | IREF | ||
|
10 |
D/C# | 22 | VCOMH | ||
|
11 |
R/W# | 23 | وی سی سی | ||
|
12 |
E/RD# | 24 | NC(GND) |
کسٹمر سروس
کمپنی کا پروفائل
Cheng Xin Optoelectronics LTD 2014 میں قائم کیا گیا اور شینزین چین میں واقع ہے، جو اصلاحات اور کھلنے میں سب سے آگے ہے۔ 2020 میں، اسے مین لینڈ کی حکومت نے Huaihua، Hunan میں ایک نئی LCD پروڈکشن لائن بنانے کے لیے سرمایہ کاری کی تھی۔ کمپنی کی اہم مصنوعات سیگمنٹ کوڈ اسکرین TN/HTN/STN/FSTN، LED بیک لائٹ، COG لیٹیس LCD ماڈیول، COB معیاری ماڈیول، OLED معیاری ڈسپلے اسکرین اور TFT کلر اسکرین ہیں۔ کمپنی کے پاس 2 سیگمنٹ کوڈ اسکرین پروڈکشن لائنز، 4 بیک لائٹ پروڈکشن لائنز، 5 FOG بائنڈنگ لائنز اور 10 اسمبلی پروڈکشن لائنز ہیں۔ شینزین اور ہنان میں فیکٹری کی عمارتوں کا پیداواری رقبہ 10،000 مربع میٹر اور 500 ملازمین ہیں۔ کمپنی کا کاروباری فلسفہ 'کلائنٹس کے لیے قدر پیدا کرتا ہے'۔
عزت
1.
چوڑائی (W): تقریباً 40 ملی میٹر (4 سینٹی میٹر)
اونچائی (H): تقریباً 30 ملی میٹر (3 سینٹی میٹر)
مینوفیکچرر اور ماڈل کے لحاظ سے مخصوص جہتیں قدرے مختلف ہو سکتی ہیں، لیکن تخمینی حد اس تناسب کے آس پاس ہوگی۔ جب آپ متعلقہ مصنوعات کو منتخب یا ڈیزائن کرتے ہیں، تو آپ اصل مصنوعات کی وضاحتوں کے مطابق ایڈجسٹ کر سکتے ہیں۔ اگر آپ کو مزید درست طول و عرض کی ضرورت ہے، تو آپ اپنے منتخب کردہ OLED ڈسپلے کی مخصوص ڈیٹا شیٹ کو چیک کر سکتے ہیں۔
اس میں othed text.r سائز کے امتزاج بھی ہیں۔
اخترن کی لمبائی 1.54 انچ ہوتی ہے، عام طور پر اسپیکٹ ریشو 4:3 کے قریب ہوتا ہے۔
ریزولوشن: ایک عام ریزولوشن 240xng گرافکس اور 240 پکسلز ہے، جو ڈسپلے کے لیے موزوں ہے۔
1. قرارداد
128x64 قرارداد:
افقی پکسلز: 128
عمودی پکسلز: 64
پکسلز کی کل تعداد: 8192 پکسلز
سادہ گرافکس، متن اور تھوڑی مقدار میں معلومات کی نمائش کے لیے موزوں، عام طور پر ایپلیکیشن کے آسان منظرناموں میں استعمال ہوتا ہے، جیسے ایمبیڈڈ ڈیوائسز، سینسر ڈسپلے وغیرہ۔
240x240 قرارداد:
افقی پکسلز: 240
عمودی پکسلز: 240
پکسلز کی کل تعداد: 57600 پکسلز
مزید نازک اور اعلیٰ کوالٹی کی تصویر ڈسپلے کی اجازت دیتا ہے، جو ان ایپلی کیشنز کے لیے موزوں ہے جنہیں مزید تفصیلات اور بھرپور رنگ دکھانے کی ضرورت ہوتی ہے، جیسے کہ سمارٹ گھڑیاں، پورٹیبل گیمنگ ڈیوائسز وغیرہ۔
2. رنگ کی گہرائی
128x64 OLED:
عام طور پر ایک مونوکروم یا گرے اسکیل ڈسپلے، ڈسپلے کردہ مواد پکسلز کی کم تعداد سے محدود ہوتا ہے۔
240x240 OLED:
بہت سے معاملات میں
